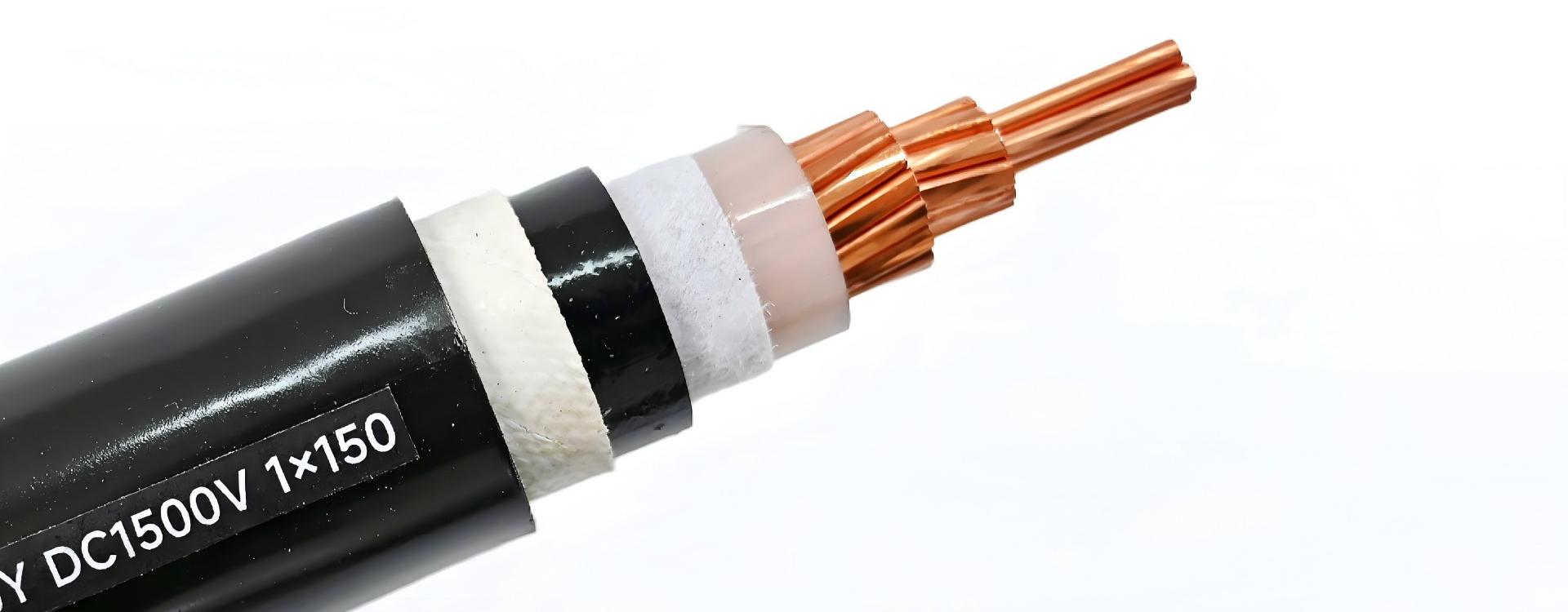

高阻燃环保型轨道交通牵引系统用电力电缆

执行标准

Q/320282DHY059-2022 《轨道交通直流牵引电缆》

适用范围

产品主要用于额定电压3000V及以下的城市轨道交通、铁路电气化及地铁线路的直流电力传输。具有阻燃、低烟、无毒、防水、防鼠、防白蚁、防老化等特性。

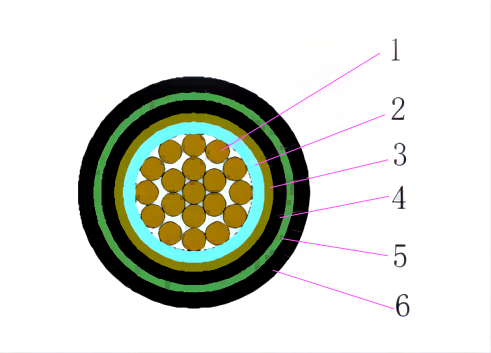

产品结构图

图片4(1) - 副本.png

1-导体；2-绝缘；3-非导电阻水层；4-内护层；5-阻燃包带；6-护套

产品型号


产品特性

0、2类绞合铜导体在20℃时直流电阻符合GB/T3956规定的要求。

1、电气绝缘性——要求绝缘电阻常数Ki：90℃时不小于3.67MΩ·km；——直流电压试验：4U的直流电压下15分钟，电缆不击穿；

2、燃烧性能——卤素气体释放量试验，pH值≥4.3，电导率≤10μS/mm。——电缆燃烧发烟量试验，透光率≥60%——电缆阻燃试验，通过IEC60332和GB/T 18380.34规定的成束A类燃烧试验。

3、耐紫外光的性能在大气和光老化作用下，试样经42天老化后，绝缘的断裂伸长率的变化率应不超过±30%范围，经21天老化后试样对比，断裂伸长率的变化率应不超过±15%范围。

4、耐湿性试验：电缆浸水72小时，绝缘线芯表面无水份。

5、防鼠性能：按JB/T 10696.10规定的方法确定防大鼠啃咬等级。

6、防白蚁性能：按JB/T 10696.9中群体法确定电缆的防白蚁蛀蚀等级。
